Как собрать электрощит в квартире правильно: схема и нормы

В декабре 2025 года к нам обратился владелец трёхкомнатной квартиры в ЖК «Минск-Мир». За три месяца до этого он заехал в новостройку, щиток собирали штатные электрики застройщика. Однажды вечером, когда одновременно работали стиральная машина, духовой шкаф и тёплый пол, в квартире погас свет и появился запах горелой изоляции. Причина — один-единственный дифавтомат номиналом 25 А на всю розеточную сеть, установленный без реле напряжения и без разделения линий. Отгорание нуля в этажном щите вызвало перекос фаз, и линейное напряжение кратковременно подскочило до 380 В. Последствия: сгоревший блок управления духового шкафа, вышедший из строя инвертор кондиционера и повреждённый блок питания роутера. Сумма ущерба составила 1850 BYN, не считая замены самого щитка. Этого не случилось бы, если бы щит был спроектирован с учётом современных требований и элементарной логики защиты.

То, что мы называем электрощитом квартиры, за последние 10–20 лет изменилось кардинально. Ещё в начале 2000-х нормой считались две-три пробки и один автомат на освещение, а под розетки часто шёл общий провод без заземления. Сегодня количество мощных бытовых приборов в среднестатистической квартире выросло кратно: индукционные варочные панели, духовые шкафы, бойлеры, кондиционеры, посудомоечные и стиральные машины с инверторными моторами, системы «тёплый пол», домашние серверные и зарядные станции для электромобилей. Всё это требует не просто «автоматов побольше», а совершенно иного подхода к распределению нагрузки, селективности защиты и удобству эксплуатации.

В этом руководстве я разберу устройство квартирного электрощита по действующим нормам Беларуси на июль 2026 года. Последовательно, без воды и рекламных вставок, вы получите информацию: что и в каком порядке должно стоять внутри щита, какие компоненты стали обязательными де-факто, как выглядят правильные схемы для студий, 1-, 2- и 3-комнатных квартир, в чём разница между УЗО и дифавтоматом на реальных примерах, как проверить работу подрядчика и почему реле напряжения перестало быть опцией и стало стандартом. В конце — блок FAQ с конкретными цифрами, чек-лист приёмки и калькулятор модулей, который можно скачать и использовать прямо в магазине при выборе корпуса.

Что такое квартирный электрощит и зачем он нужен?

Квартирный электрощит — это распределительное устройство, которое принимает электроэнергию от этажного (подъездного) щита и распределяет её по конечным потребителям внутри квартиры. Его главное отличие от этажного: этажный щит содержит прибор учёта и вводной коммутационный аппарат на всю квартиру, тогда как квартирный — отвечает за защиту, разделение и управление внутренними линиями. В белорусской практике 2026 года счётчик всё чаще выносится в этажный щит, а внутри квартиры остаётся только распределительная часть, хотя встречаются и варианты с внутриквартирным учётом.

Назначение щита не сводится к фразе «чтобы свет горел». Первая функция — распределение электрической нагрузки по независимым линиям. Без этого любое короткое замыкание или перегрузка в одной розетке обесточит всю квартиру. Вторая функция — защита проводки. Каждый автоматический выключатель подбирается под сечение отходящего кабеля, и его задача — отключить линию прежде, чем провод начнёт плавиться. Третья функция — защита человека от поражения электрическим током, которую обеспечивают устройства защитного отключения (УЗО) и дифференциальные автоматы. Четвёртая функция — удобство обслуживания и ремонта: правильно собранный щит позволяет отключить только проблемную линию, оставив освещение и холодильник в работе.

Отдельно стоит вопрос учёта электроэнергии. Если счётчик расположен внутри квартирного щита, то на владельце лежит обязанность обеспечить к нему доступ для контролёра и своевременно проводить поверку. Если счётчик вынесен на лестничную клетку, зона ответственности собственника начинается после вводного автомата, но требования к внутреннему щиту от этого не становятся мягче.

По типу установки квартирные щиты делятся на встраиваемые (монтируются в нишу стены, заподлицо с финишной отделкой) и навесные (крепятся на поверхность стены). В новостройках Беларуси повсеместно применяют встраиваемые пластиковые боксы на 24–36 модулей. В старом жилом фонде часто встречаются навесные металлические ящики с дверцей, установленные в прихожей. Материал корпуса — пластик или металл — влияет на класс защиты IP и пожаробезопасность. Для встраиваемых щитов внутри жилых помещений достаточно пластика с классом горючести не ниже ПВ-0, для навесных в коридорах общего пользования иногда требуют металл.

Частый вопрос «зачем столько автоматов» имеет простой ответ: каждая выделенная линия повышает надёжность и безопасность. Если на кухне сработает УЗО из-за попадания влаги в розетку, не погаснет свет в спальне, не отключится холодильник, и вы не останетесь в темноте с испорченными продуктами. Это не прихоть электрика, а прямой результат расчёта нагрузок и требований нормативной документации.

Нормативная база Беларуси 2026: что нужно знать перед началом работ?

На июль 2026 года проектирование и монтаж квартирных электрощитов в Беларуси регулируются несколькими ключевыми документами. Основной массив требований содержится в ТКП 339-2011 «Электроустановки на напряжение до 750 кВ. Правила устройства электроустановок» (белорусский аналог ПУЭ с национальными изменениями). Отдельные положения уточняет ТКП 45-4.04-149 «Системы электрооборудования жилых и общественных зданий», а требования к заземлению и молниезащите — ТКП 181-2023. Технические параметры аппаратов защиты привязываются к ГОСТ 32395-2013 «Устройства защиты от сверхтоков бытового и аналогичного назначения». Важно не путать эти документы с российскими аналогами: в Беларуси действует собственная редакция нормативов, и в 2026 году в ТКП 339-2011 были внесены изменения, касающиеся обязательности установки устройств защиты от импульсных перенапряжений в новостройках и усиления требований к селективности УЗО.

По состоянию на июль 2026 года в Беларуси завершён переход на систему TN-C-S для многоквартирных жилых домов. Это означает, что стояк в подъезде выполняется четырёхпроводным (три фазы и PEN-проводник), а на вводе в квартиру PEN разделяется на нулевой рабочий (N) и нулевой защитный (PE) проводники. Точка разделения — строго на главной заземляющей шине этажного щита. Внутри квартирного щита N и PE идут раздельными шинами на протяжении всей схемы. Объединение нуля и земли после точки разделения — грубейшее нарушение, которое приводит к появлению опасного потенциала на корпусах заземлённых приборов при любом повреждении нулевого провода.

Требования к месту установки щита однозначны: высота от пола до верхнего края корпуса — 1,4–1,7 м. Расположение — прихожая или коридор, в непосредственной близости от ввода питающего кабеля. Запрещено размещать щит в санузлах, ванных комнатах, над плитами и мойками. Расстояние до газового оборудования — не менее 0,5 м. Дверца щита должна открываться на угол не менее 90 градусов, а перед щитом необходимо обеспечить свободную зону шириной не менее 0,8 м.

Правила размещения прибора учёта в 2026 году зависят от политики конкретного энергосбыта. В Минске и областных центрах действует программа массовой установки умных счётчиков с удалённым сбором данных. В новостройках счётчик чаще всего монтируется в этажном щите, опломбируется представителем энергоснабжающей организации, и владелец квартиры не имеет права нарушать пломбу. В старом жилом фонде встречаются внутриквартирные счётчики, и тогда они должны быть установлены в отдельном отсеке щита или в самостоятельном боксе с прозрачным окошком для снятия показаний. Полный переход на умные счётчики в РБ планировался к 2028 году, но по факту в июле 2026 года новые подключения в Минске уже на 90 % идут с умными приборами учёта.

Отдельный блок нормативных требований касается обязательных элементов щита. На вводе должен стоять коммутационный аппарат — вводной автоматический выключатель или рубильник с предохранителями. Обязательна установка устройства защитного отключения на розеточные линии и линии освещения ванных комнат с током утечки не более 30 мА. Для влажных помещений санузлов рекомендован порог 10 мА. С 2025 года в ТКП 339-2011 внесена рекомендация (а для новых домов после 2026 года — требование) установки реле напряжения на вводе каждой квартиры. На практике это означает, что при приёмке квартиры у застройщика реле должно быть предусмотрено проектом, иначе акт ввода в эксплуатацию могут не подписать.

Для наглядности приведу таблицу соответствия ключевых требований и возможных последствий их нарушения.

Таблица ключевые требования и риски нарушения:

Требование	Нормативный документ	Риск при нарушении
Разделение PEN на N и PE в этажном щите	ТКП 339-2011, п.1.7	Поражение электрическим током, выход из строя техники
Установка вводного автомата с номиналом по мощности	ТКП 45-4.04-149	Перегрев кабеля ввода, пожар
УЗО 30 мА на розеточные линии	ТКП 339-2011, п.7.1	Смертельное поражение током, отсутствие защиты от утечек
Реле напряжения на вводе	ТКП 339-2011 (изм. 2025)	Повреждение техники при обрыве нуля (до 380 В)
Запас свободных модулей не менее 20 %	Проектная практика	Невозможность добавить линии без замены щита
Высота установки 1,4–1,7 м	ТКП 45-4.04-149	Неудобство обслуживания, предписание инспектора
Маркировка всех линий	ТКП 339-2011	Путаница при аварии, отказ в приёмке

Все сведения в этом разделе опираются на действующую редакцию белорусских ТКП на июль 2026 года. При самостоятельном проектировании необходимо сверяться с последними изменениями, так как Министерство энергетики РБ ежегодно выпускает корректировки.

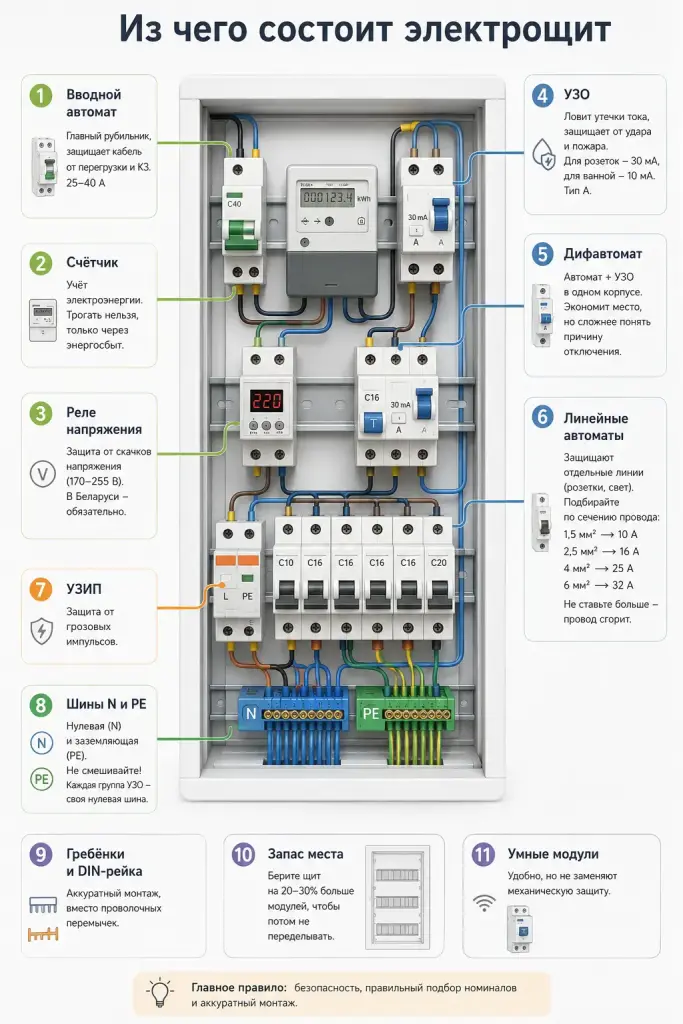

Из чего состоит современный электрощит: обязательные и продвинутые компоненты

Вводной автоматический выключатель

Назначение вводного автомата — защита питающего кабеля от перегрузки и короткого замыкания, а также полное обесточивание квартиры при необходимости. Его номинал определяется выделенной на квартиру мощностью. По стандартам Беларуси на 2026 год для однофазного ввода в квартирах с газовыми плитами выделяется 5–7 кВт (автомат 25 или 32 А), для квартир с электрическими плитами — 8–11 кВт (автомат 40 А, реже 50 А). Трёхфазный ввод на 15–21 кВт встречается в больших апартаментах и частных домах, в стандартных квартирах многоэтажек Минска он пока редкость.

Главная ошибка при выборе вводного автомата — стремление поставить номинал «на вырост», например, 50 А на кабель сечением 6 мм². Медный кабель 6 мм², проложенный в стене, длительно выдерживает 32–36 А. При установке автомата 50 А провод начнёт перегреваться раньше, чем сработает защита, и это прямой путь к оплавлению изоляции и пожару. Номинал вводного автомата должен соответствовать не желанию владельца, а фактическому сечению вводного кабеля и выделенной мощности.

Селективность вводного автомата по отношению к групповым — отдельная тема. В идеале при коротком замыкании в розеточной линии должен отключиться автомат этой линии, а не вводной. Для этого вводной автомат берут с характеристикой срабатывания C или D, а групповые — с характеристикой C, но с разницей в номиналах хотя бы на одну ступень. В бытовых однофазных щитках полная селективность по току короткого замыкания практически недостижима, поэтому дополнительно применяют селективные УЗО.

Счётчик электроэнергии

Если счётчик находится внутри квартирного щита, он монтируется сразу после вводного автомата в отдельном боксе или отсеке, опломбированном представителем энергосбыта. Владелец не имеет права самостоятельно менять счётчик, нарушать пломбу или перекоммутировать провода до прибора учёта. В случае неисправности необходимо вызывать представителя обслуживающей организации.

В многоквартирных домах постройки после 2018 года счётчик, как правило, вынесен в этажный щит. Тогда в квартирном щите после вводного автомата сразу идёт реле напряжения или селективное УЗО. Если же вы делаете капитальный ремонт с перепланировкой и переносом ввода, расположение счётчика необходимо согласовывать с энергоснабжающей организацией. Самостоятельный демонтаж прибора учёта чреват административной ответственностью и штрафом до 20 базовых величин (на 2026 год это примерно 800 BYN).

Реле напряжения

Реле напряжения (РН) отключает питание квартиры при выходе напряжения за заданные пределы и автоматически включает его обратно после нормализации с заданной задержкой. В белорусских реалиях это устройство перестало быть опцией. Причина — массовые случаи отгорания нуля в этажных щитах и повреждения бытовой техники.

Типичный сценарий: в подъездном щите ослаб контакт на нулевой шине. В момент, когда в одной из квартир включается мощная нагрузка, ноль отгорает, и в трёхфазной системе возникает перекос. На одной фазе напряжение падает до 160 В, на другой подскакивает до 290–320 В, а в момент коммутации возможны кратковременные скачки до 380 В. Импульсные блоки питания современной техники (телевизоры, кондиционеры, котлы) при 300 В выходят из строя мгновенно. Реле напряжения отслеживает верхний порог (обычно 250–255 В) и нижний (170–180 В) и отключает нагрузку за 0,02–0,05 секунды.

На рынке Беларуси в 2026 году представлены РН российского (РН-111, РН-116), белорусского (Энергомера) и китайского производства, совместимые с приложениями умного дома. Рекомендую выбирать модели с настраиваемыми порогами и регулируемой задержкой включения от 10 до 600 секунд. Задержка необходима для защиты компрессоров холодильников и кондиционеров от повторного включения при кратковременных просадках.

Реальный случай из моей практики: в доме по улице Бурдейного в Минске в 2024 году из-за отгорания нуля в этажном щите у пяти квартир одновременно вышли из строя кондиционеры и блоки управления тёплым полом. Владельцы единственной квартиры, где стояло реле напряжения Meandr УЗМ-51М, отделались лишь отсутствием света в течение часа, пока электрики восстанавливали ноль. Устройство стоимостью 95 BYN спасло техники более чем на 2000 BYN.

УЗО (ВДТ) и дифференциальные автоматы

Устройство защитного отключения (УЗО, по международной классификации — ВДТ) реагирует на дифференциальный ток, то есть разницу между током, уходящим в нагрузку по фазному проводу, и током, возвращающимся по нулю. Если разница превышает уставку (10, 30, 100, 300 мА), УЗО размыкает цепь. Основная задача — защита человека от поражения током и предотвращение пожаров, вызванных токами утечки на землю.

Тип УЗО AC реагирует только на синусоидальные переменные токи утечки. Тип A — на переменные и пульсирующие постоянные токи. Вся современная бытовая техника с импульсными блоками питания (стиральные и посудомоечные машины, индукционные плиты, кондиционеры, компьютеры) генерирует пульсирующие токи утечки. УЗО типа AC при такой утечке может не сработать вовсе. С 2026 года в ТКП 339-2011 прямо рекомендовано применение УЗО типа A для розеточных линий. Цена вопроса: УЗО типа A на 40 А 30 мА стоит примерно 65 BYN, типа AC — 40 BYN. Разница в 25 BYN не стоит риска.

Что касается величины тока утечки, на которую реагирует устройство, здесь действует чёткая градация, привязанная к уровню опасности. Уставка 30 мА — стандарт для розеток и освещения жилых помещений. Уставка 10 мА применяется для линий ванных комнат, душевых и санузлов, где контакт человека с токопроводящими поверхностями наиболее вероятен. Вводное селективное УЗО берут с уставкой 100 или 300 мА и задержкой срабатывания — оно защищает от возгораний при повреждении изоляции, но не срабатывает раньше групповых УЗО.

Дифавтомат объединяет в одном корпусе автоматический выключатель и УЗО. Его выбирают для экономии места в щите, когда важна компактность, или для отдельных мощных линий (варочная панель, духовка), где требуется и защита от сверхтока, и дифзащита. Минус дифавтомата — при срабатывании вы не видите причину: перегрузка это или утечка. В связке УЗО+автомат диагностика проще: если сработало УЗО — ищем утечку, если автомат — перегрузку или короткое замыкание.

Сравнительная таблица УЗО + автомат vs дифавтомат:

Критерий	УЗО + автоматический выключатель	Дифавтомат
Занимаемое место (модули)	2 (УЗО) + 1 (автомат) = 3	2
Стоимость комплекта, BYN	~45 (УЗО) + ~18 (автомат) = 63	~75
Диагностика причины отключения	Простая (сразу видно, что сработало)	Сложная (надо анализировать флажок)
Удобство замены при выходе из строя	Меняется только неисправный элемент	Меняется целиком
Лучшее применение	Щиты с запасом места	Компактные щиты, отдельные мощные линии

Автоматические выключатели (линейные)

Линейный автомат защищает отходящий кабель от перегрузки и короткого замыкания. Номинал автомата подбирается не по мощности подключаемых приборов, а по сечению кабеля. Это фундаментальное правило, незнание которого приводит к самой распространённой ошибке: «поставлю 25 А на розетки, чтобы не выбивало, когда включу утюг с чайником».

Кабель с медными жилами сечением 1,5 мм², проложенный в штробе или за гипсокартоном, длительно выдерживает ток 14–16 А. Для него номинал автомата — 10 А (освещение) или максимум 13 А, но последние в бытовых сериях редки, поэтому ставят 10 А. Кабель 2,5 мм² — рабочий ток 20–25 А, автомат 16 А, в отдельных случаях 20 А при условии одиночной прокладки и хорошего охлаждения. Кабель 4 мм² — автомат 25 А, для плит и духовок. Кабель 6 мм² — автомат 32 А, для ввода или мощных проточных водонагревателей.

Если поставить автомат 25 А на линию, выполненную кабелем 1,5 мм², то при перегрузке в 20–24 А кабель начнёт греться, изоляция будет деградировать, а автомат не сработает, потому что для него 24 А — нормальный рабочий ток. Пожар может возникнуть за несколько месяцев такой эксплуатации без единого аварийного отключения.

Таблица сечение кабеля — допустимый ток — номинал автомата:

Сечение медного кабеля, мм²	Длительно допустимый ток, А	Рекомендуемый номинал автомата, А	Типичное применение
1,5	14–16	10	Освещение
2,5	20–25	16	Розетки комнат, бытовая техника
4,0	27–32	25	Духовой шкаф, варочная панель (до 5,5 кВт)
6,0	34–40	32	Ввод однофазный, проточный водонагреватель

УЗИП (ограничитель перенапряжений)

Устройство защиты от импульсных перенапряжений предназначено для отвода в землю коротких высоковольтных импульсов, возникающих при грозовых разрядах или коммутациях в электросети. Квартиры в многоквартирных домах Беларуси, особенно на верхних этажах и в районах с воздушными вводами, нуждаются хотя бы в УЗИП класса II. Класс II монтируется в квартирном щите после вводного автомата и ограничивает остаточное напряжение на уровне 1,5–2,5 кВ, защищая чувствительную электронику. В новостройках 2026 года в Минске проектировщики уже закладывают УЗИП класса II в этажных щитах, но при самостоятельной сборке внутриквартирного щита его часто игнорируют. Цена качественного УЗИП класса II — от 45 BYN, и это оправданные затраты, если в квартире установлены инверторный кондиционер, дорогой телевизор или система умного дома.

Шины (N и PE), кросс-модули, гребёнки, DIN-рейки

Нулевая шина (N) и шина заземления (PE) — два независимых элемента, которые нигде не должны соединяться внутри квартирного щита. Каждая группа УЗО получает свою отдельную нулевую шину, иначе токи утечки начинают суммироваться, и УЗО ложно срабатывает. В профессиональных щитах для этого применяют кросс-модули — изолированные шины с выводами под винтовые зажимы, позволяющие аккуратно развести нули по группам.

Гребёнчатые соединительные шины — альтернатива проволочным перемычкам между автоматами. Гребёнка на 12 модулей стоит около 15 BYN, обеспечивает заводское качество контакта и занимает минимум места. Проволочные перемычки, сделанные из обрезков кабеля, — признак кустарной сборки: они греются в местах изгибов, окисляются и со временем приводят к отгоранию контактов. В 2026 году культурный щит собирается только на гребёнках и кросс-модулях.

DIN-рейка — стандартный несущий профиль шириной 35 мм, на который защёлкивается всё оборудование. Её длина определяет количество доступных модулей. Один модуль — это 17,5 мм ширины корпуса. Автомат занимает 1 модуль, УЗО — 2, дифавтомат — 2, реле напряжения — 2–3, клеммные колодки — 0,5–1 модуль каждая.

Дополнительные элементы

Реле приоритета применяется при ограниченной выделенной мощности, чтобы автоматически отключать второстепенную нагрузку (тёплый пол, бойлер) при включении приоритетной (варочная панель). Контакторы — электромагнитные реле — используют для управления мощными линиями освещения или для реализации схемы «мастер-кнопка» (отключение всех неответственных потребителей одной кнопкой на выходе из квартиры). Стабилизаторы напряжения в квартирных щитах в 2026 году встречаются редко: они громоздки, шумны и дороги; их функцию частично берёт на себя реле напряжения в сочетании с УЗИП.

Умные компоненты (тренд 2026)

Wi-Fi-автоматы и модули мониторинга позволяют удалённо видеть потребление по каждой линии, получать уведомления об авариях и дистанционно перезапускать отдельные автоматы. На рынке РБ в 2026 году доступны устройства от Tuya, EKF Connect, Home Assistant-совместимые модули. Интеграция в щит требует дополнительного места (контроллер 2–4 модуля), источника питания 12 В и стабильного Wi-Fi сигнала в прихожей. Ключевое правило безопасности: умная автоматика не должна подменять базовую защиту. Дифавтомат с Wi-Fi отключает линию аппаратно, а удалённое управление — лишь сервисная функция. Никакой софт не заменит механическое УЗО и реле напряжения.

Запас места и модульность

Щит сразу берут с резервом 20–30 % свободных модулей от расчётного количества. Если сегодня для однокомнатной квартиры хватает 18 модулей, ставьте корпус на 24. Через год вы купите кондиционер, через два — тёплый пол в санузел, через три — электромобиль и потребуется розетка на парковке с отдельной линией. Замена целого щита из-за нехватки трёх модулей — это демонтаж отделки, штробление и полная пересборка стоимостью от 500 BYN. Лучше один раз заплатить за корпус на 36 модулей (разница с 24 модулями — около 30 BYN) и забыть о проблеме на десятилетия.

Правильная схема квартирного электрощита: логика и последовательность

Современный квартирный электрощит в Беларуси строится по принципу многоуровневой и селективной защиты. Это значит, что при любой аварии (короткое замыкание, перегрузка или утечка тока) должен отключаться только аварийный участок, а свет и холодильник во всей оставшейся квартире продолжают работать.

Правильная последовательность элементов в щите

Логика сборки строится по принципу иерархии: от общего ввода к конкретному потребителю.

1. Вводной автомат (2P / 1P+N, 25–40 А): Первая линия обороны.

Принимает фазу и ноль от этажного щита. Разрывает оба провода одновременно, что жизненно важно при авариях в стояке. Номинал подбирается strictly под сечение вводного кабеля.

2. Счётчик электроэнергии (опционально): Учёт и контроль.

Устанавливается строго после вводного автомата в опломбируемом отсеке. Если счётчик вынесен на лестничную клетку — этот элемент из квартирной схемы исключается.

3. УЗИП (Ограничитель перенапряжений, Класс II): Защита от микросекундных импульсов.

Монтируется до реле напряжения. При молниевом разряде или высоковольтном импульсе скидывает сверхток на шину заземления (PE), спасая чувствительные платы реле напряжения и бытовой техники.

4. Реле напряжения (РН, 63 А): Защита от отгорания нуля.

Выбирается с запасом по току (63 А), чтобы силовые контакты не грелись. При скачке напряжения выше 250 В или просадке ниже 180 В отключает квартиру за 0,02 секунды.

5. Селективное УЗО (100–300 мА, Тип S, A): Противопожарная защита.

Имеет задержку срабатывания (буква S). Защищает вводной кабель и корпус щита от возгорания. При утечке в чашке чайника не выбивает весь щит, давая сработать групповому УЗО.

6. Кросс-модуль (Распределительный блок): Сердце коммутации.

Принимает «чистую» фазу и ноль после защиты. От него питающие провода ПуГВ с наконечниками распадаются на отдельные групповые УЗО и дифавтоматы.

7. Групповые УЗО (30 мА, Тип A) и Дифавтоматы: Защита человека.

Делят квартиру на безопасные зоны. Отвечают за защиту человека от поражения током. Для санузлов используются устройства с уставкой 10 мА или отдельные дифавтоматы.

8. Линейные автоматы (Характеристика B или C): Защита кабелей линий.

Подключаются к своему групповому УЗО заводской медной гребёнкой (PIN/FORK). Номиналы: 10 А — свет (кабель 1,5 мм²), 16 А — розетки (кабель 2,5 мм²).

Логика группировки линий и разделение нулей

Главное правило профессионального монтажа: у каждого группового УЗО должна быть своя изолированная нулевая шина (N1, N2, N3). Объединение нулей разных УЗО после защиты приводит к их немедленному ложному срабатыванию.

Как грамотно распределить нагрузки по группам:

Неотключаемые линии («Мастер-кнопка»):
- Состав: Холодильник, роутер, защитные клапаны протечки воды (Аквасторож/Нептун), сигнализация.
- Логика: Запитываются напрямую от кросс-модуля до контактора. Уходя из дома, вы щелкаете одной «мастер-кнопкой» у двери — обесточивается вся квартира, кроме этих приборов.
Мокрая группа (Санузел, стиральная машина, бойлер):
- Требование: УЗО 30 мА (или 10 мА) строго ТипA. Вся техника с моторами и ТЭНами дает пульсирующий ток утечки, который старое УЗО типа AC просто не увидит.
Кухонная группа:
- Варочная панель: Отдельная линия (автомат 25–32 А + кабель 4–6 мм²).
- Остальное: Духовка, посудомойка, микроволновка и розетки фартука делятся между 2–3 автоматами под одним кухонным УЗО (40 А / 30 мА).
Жилые комнаты:
- Розетки спален и гостиной выносятся под отдельное УЗО.
Освещение:
- Свет выносится под общее УЗО lighting-группы или запитывается напрямую от кросс-модуля через автоматы 10 А, чтобы при сработке розеточного УЗО квартира не погружалась во тьму.

Готовые конфигурации щитов под:

Таблица 1. Сводные параметры по типам жилья (с запасом +20% модулей)

Тип квартиры	Выделенная мощность	Вводной автомат	Корпус щита	Состав оборудования
Студия / 1-комнатная (до 40 м²)	7–10 кВт (1 фаза)	32 А / 40 А	24 модуля (2 ряда)	Вводной 2P, РН, 2 групповых УЗО, 1 Дифавтомат (ванная), 6–8 автоматов.
2-комнатная (55–70 м²)	10–12 кВт (1 фаза)	40 А / 50 А	36 модулей (3 ряда)	Вводной 2P, УЗИП, РН, Кросс-модуль, 3–4 УЗО, 11–14 автоматов, Мастер-контактор.
3-комнатная (80–110 м²)	12–15 кВт (1 ф / 3 ф)	50А (1ф) / 25А (3ф)	48–54 модуля (4 ряда)	УЗИП, РН, Кросс-модули, Селективное УЗО, 5+ УЗО, Неотключаемая группа, 18–22 автомата.

Таблица 2. Подробная карта распределения линий для 3-комнатной квартиры

Название линии / Потребитель	Автомат (А)	УЗО / Дифавтомат	Сечение кабеля	Примечание
Освещение (вся квартира)	10 А (B)	Общее УЗО 30 мА	1,5 мм² Cu	Разделение на 2 шлейфа
Розетки жилых комнат	16 А (B)	УЗО Группа 1 (30 мА, A)	2,5 мм² Cu	До 8 розеток на линию
Розетки кухни (фартук, мелкая техника)	16 А (C)	УЗО Группа 2 (30 мА, A)	2,5 мм² Cu	Высокая пиковая нагрузка
Варочная панель	25–32 А (C)	Дифавтомат 32 А (30 мА, A)	4,0–6,0 мм² Cu	Прямой кабель от щита
Духовой шкаф	16 А (C)	УЗО Группа 2 (30 мА, A)	2,5 мм² Cu	Отдельная розетка
Стиральная + сушильная машина	16 А (B)	Дифавтомат 16 А (10 мА, A)	2,5 мм² Cu	Повышенная влажность
Посудомоечная машина + бойлер	16 А (B)	УЗО Группа 3 (30 мА, A)	2,5 мм² Cu	Мокрая зона
Тёплый пол (все зоны)	16 А (B)	УЗО Группа 3 (30 мА, A)	2,5 мм² Cu	Через регуляторы
Кондиционеры (мульти-сплит)	16 А (C)	УЗО Группа 1 (30 мА, A)	2,5 мм² Cu	Инверторные моторы
Холодильник + Защита от протечек	10–16 А (B)	Отдельное УЗО (30 мА, A)	2,5 мм² Cu	Неотключаемая линия

Заповеди мастера: правила монтажа без ошибок

Главные правила сборки от электрика:

Гибкий провод — строго в гильзу! Все внутренние перемычки в щите выполняются проводом ПуГВ. Напрессовка наконечников НШВИ (или НШВИ-2 для двух проводов) — обязательна. Зажимать голый многожильный провод под винт автомата запрещено ТКП: подрезка жил винтом приводит к перегреву и пожару.
Шины FORK и PIN: Никаких шлейфов из обрезков провода между автоматами. Использование заводских медных соединительных шин (гребёнок) гарантирует монолитный контакт и экономит до 40% места.
Маркировка нулей и фаз: Кабель каждого потребителя и кабель отходящего нуля должен иметь маркировку (кембрики или липкая лента с номером линии: N1, N1.2, N2.1). Это сократит поиск утечки в будущем с 3 часов до 5 минут.
Только тип A: Все УЗО и дифавтоматы в квартире 2026 года должны быть типа A. Тип AC не защищает от утечек импульсных блоков питания (компьютеры, стиралки, телевизоры, светодиодные драйверы).

Почему реле напряжения стоит до УЗО? Потому что при аварийном отключении по напряжению нам не нужно, чтобы через УЗО протекал ток отключения. К тому же многие модели РН имеют встроенный силовой контакт, рассчитанный на полный ток квартиры, и их логично ставить сразу после ввода. Селективное УЗО с уставкой 100 или 300 мА ставится после РН — оно защищает от токов утечки на корпус щита и от пробоя изоляции вводного кабеля, но благодаря задержке срабатывания не реагирует на кратковременные утечки в групповых линиях.

Далее идёт разделение на группы. Фундаментальный принцип: свет и розетки — строго раздельно. Если в одной комнате на розеточную линию попадёт вода и сработает УЗО, освещение останется, и вы не будете в темноте искать щит. Второй принцип: «мокрые» зоны — ванная, бойлер, стиральная, посудомоечная машина — под отдельную дифзащиту с уставкой 10 или 30 мА. Третий принцип: тяжёлая техника (варочная панель, духовой шкаф, кондиционер, проточный водонагреватель) — выделенные линии со своим автоматом или дифавтоматом. Четвёртый принцип: неотключаемая линия («мастер-кнопка» или «отпуск») — холодильник, роутер, сигнализация, система видеонаблюдения. Эти потребители остаются под напряжением, когда вы уезжаете и отключаете остальные автоматы одной клавишей.

Какие линии обязательно разводить отдельными автоматами, с рекомендуемыми параметрами:

Освещение: кабель 1,5 мм², автомат 10 А, УЗО обязательно, если светильники в ванной или на улице.
Розетки комнат: кабель 2,5 мм², автомат 16 А, УЗО 30 мА.
Кухонные розетки (мелкая техника): кабель 2,5 мм², автомат 16 А, УЗО 30 мА.
Духовой шкаф: кабель 2,5 или 4 мм² в зависимости от мощности, автомат 16 или 20 А, УЗО 30 мА (или дифавтомат).
Варочная панель: кабель 4 или 6 мм², автомат 25 или 32 А, УЗО 30 мА.
Кондиционер: кабель 2,5 мм², автомат 16 А, УЗО 30 мА.
Бойлер: кабель 2,5 мм², автомат 16 А, УЗО 10 мА (ванная) или 30 мА (кухня).
Стиральная машина: кабель 2,5 мм², автомат 16 А, УЗО 30 мА тип A.
Посудомоечная машина: кабель 2,5 мм², автомат 16 А, УЗО 30 мА тип A.
Тёплый пол: кабель 2,5 мм², автомат 16 А, УЗО 30 мА тип A (если нагревательный мат, то возможно и AC, но лучше перестраховаться).

Каждая из этих линий тянется от отдельного автомата, и каждая заводится под соответствующую группу УЗО. Группировка УЗО: например, одно УЗО 40 А 30 мА на розетки кухни и стиральную, второе — на розетки комнат и кондиционер, третье — на ванную и тёплый пол. Точное количество зависит от бюджета и физического места в щите, но экономить на количестве УЗО нельзя: чем больше линий на одном УЗО, тем выше риск ложного срабатывания и сложнее диагностика.

Примеры схем для разных типов квартир

Схема 1. Минималистичная (однушка, студия, 6–12 модулей)

Вводной автомат 32 А → счётчик (если внутри) → УЗО 40 А 30 мА (тип A) → четыре-пять групповых автоматов: освещение 10 А, розетки комнаты 16 А, кухонные розетки 16 А, отдельно бойлер или стиральная машина 16 А. Реле напряжения в такой схеме ставится перед счётчиком или сразу после, если позволяет место. Запас модулей — хотя бы два. Эта схема приемлема только для квартир с газовой плитой и минимумом техники, при условии, что нет кондиционера и тёплого пола. Стоимость компонентов — от 280 BYN.

Схема 2. Классическая с разделением (2-комнатная, 12–24 модуля)

Вводной автомат 40 А → реле напряжения 40 А → селективное УЗО 63 А 100 мА → три групповых УЗО 40 А 30 мА: первое — розетки кухни, стиральная и посудомоечная; второе — розетки комнат, кондиционер; третье — ванная, бойлер, тёплый пол. Под каждым УЗО — свои автоматы: свет 10 А, розетки 16 А, мощные потребители 20–25 А. Освещение всех комнат запитывается от отдельного УЗО или общего с розетками, но автоматы на свет и розетки всегда разные. Схема обеспечивает удобную диагностику и локализацию аварий. Стоимость компонентов — от 480 BYN.

Схема 3. Квартира с электрической плитой и большим количеством техники

Ввод 40 А (однофазный) или 3×25 А (трёхфазный). После ввода — реле напряжения, затем селективное УЗО 100 мА. Варочная панель на 7,2 кВт — отдельный дифавтомат 32 А 30 мА тип A, провод 6 мм². Духовой шкаф — дифавтомат 20 А 30 мА, провод 4 мм². Далее два-три групповых УЗО на остальные линии. Общее количество модулей 24–36. Обязателен запас 30 %. Такая схема справляется с пиковыми нагрузками без ложных срабатываний и даёт полную защиту каждой единицы мощного оборудования. Стоимость компонентов — от 750 BYN.

Схема 4. Продвинутая «умная» 2026

В дополнение к схеме 3 добавляются Wi-Fi-модули мониторинга на вводе и на ответственных линиях. Например, контроллер Tuya на 4 канала позволяет измерять ток и напряжение по каждой фазе, вести журнал событий и присылать push-уведомления на смартфон при срабатывании УЗО или реле напряжения. Линии освещения коммутируются через контакторы с управлением от умных реле, что даёт возможность сценариев «выключить весь свет одной кнопкой» или «имитация присутствия». Критическая нагрузка (холодильник, роутер, серверная) выделяется на отдельную шину, которая не отключается общим сценарием. Для такой схемы требуется щит не менее 36 модулей, отдельный блок питания 12 В, DIN-рейка для слаботочки и тщательная экранировка антенны Wi-Fi, чтобы металлический корпус щита не глушил сигнал. Стоимость компонентов — от 1200 BYN.

Все четыре схемы сопровождаются однолинейными диаграммами, доступными для скачивания в PDF-формате по ссылке в конце статьи. В диаграммах указаны точные номиналы, типы устройств и сечения проводников — их можно использовать как техническое задание для электрика.

Как выбрать корпус электрощита (размер, материал, бренды)?

Количество модулей рассчитывается по простой формуле: суммируем модули всех планируемых устройств и умножаем на коэффициент запаса 1,25. Для студии с газовой плитой получается 12–16 модулей, для 2-комнатной с электроплитой — 24–36, для 3-комнатной с тёплыми полами и кондиционерами — 36–48. Я рекомендую брать корпус на один типоразмер больше: если расчёт показал 28, берите на 36.

Материал корпуса для внутриквартирной установки — преимущественно пластик (ABS-пластик, негорючий). Он легче, не требует заземления самого корпуса и проще в монтаже. Металлические щиты применяют в неотапливаемых тамбурах, подъездах или при повышенных требованиях пожарной безопасности. Степень защиты IP для сухих отапливаемых помещений — IP40 или IP41. Для ванных комнат и улицы — IP44 и выше, но в квартире такое редкость.

Количество рядов DIN-реек: 1 ряд (однорядный) вмещает 12–18 модулей, 2 ряда — 24–36, 3 ряда — 36–54. Двухрядные корпуса с прозрачной дверцей — золотой стандарт для большинства квартир. Прозрачная дверца обязательна для визуального контроля индикации реле напряжения и УЗО без открывания щита. Замок или пломбируемая защёлка — опция для семей с маленькими детьми.

Таблица доступность брендов в РБ на июль 2026 года:

Бренд	Позиционирование	Ориентировочная цена корпуса 36 модулей, BYN	Доступность
IEK	Эконом, сертифицирован в РБ	45–65	Повсеместно
КЭАЗ	Средний, российский, надёжный	60–85	Широкая
Chint	Китайский, улучшенное качество	55–75	Официальные поставки
Systeme Electric	Преемник Schneider в РФ/СНГ	75–100	Официальные поставки
ABB, Legrand, Schneider	Премиум	110–180	Ограниченная, под заказ

При выборе автоматики ситуация аналогичная: IEK и КЭАЗ — массовый сегмент с хорошей ремонтопригодностью, Chint зашёл на белорусский рынок официально и даёт гарантию 5 лет. Systeme Electric — прямой наследник технологий Schneider Electric, продукция сертифицирована в ТС. Оригинальные ABB, Legrand, Schneider доступны по параллельному импорту, но цены на них в 2026 году на 40–70 % выше, чем на аналоги Systeme Electric, при сопоставимом качестве.

Пошаговая сборка электрощита своими руками

Необходимый инструмент и материалы: пресс-клещи для опрессовки наконечников НШВИ, набор отвёрток с диэлектрическим покрытием, стриппер для снятия изоляции, мультиметр с прозвонкой, гребёнчатые шины на нужное количество полюсов, провод ПуГВ (гибкий многожильный) сечением 4, 6 и 10 мм² для внутренней коммутации, наконечники НШВИ соответствующих сечений, маркировочные бирки или термоусадочная трубка с печатью, кабельные стяжки, уровень, карандаш.

Шаг 1. Компоновка на монтажном столе. До установки корпуса в стену разложите все аппараты на DIN-рейке в порядке, определённом схемой: слева направо — вводной автомат, реле напряжения, селективное УЗО, групповые УЗО, автоматы. Проверьте, помещается ли всё физически, остаётся ли место для шин N и PE, для ввода кабелей снизу или сверху. На этом этапе легко заметить, что купленный бокс маловат, и заменить его без переделки отделки.

Шаг 2. Монтаж корпуса в стену. Согласно ТКП, высота верхнего края щита от уровня чистого пола — 1,4–1,7 м. Размечаете нишу, вырезаете или выдалбливаете проём, фиксируете корпус на анкеры или гипсовый раствор. Ввод питающего кабеля — через герметичный ввод внизу или сзади корпуса. Все кабели заводятся с запасом 20–25 см для удобной разделки.

Шаг 3. Внутренняя силовая коммутация. Фазные проводники от вводного автомата к реле напряжения, затем к селективному УЗО и далее на групповые УЗО выполняются гребёнчатой шиной. От групповых УЗО на автоматы также идёт гребёнка. Гибкие перемычки применяются только там, где гребёнка не подходит по шагу (например, между УЗО разных производителей). Каждый гибкий проводник оконцовывается наконечником НШВИ и обжимается пресс-клещами. Оголённая медь в щите недопустима ни в одной точке.

Шаг 4. Подключение нулей и заземлений. Каждая группа УЗО получает свою нулевую шину. Нулевые проводники отходящих линий подключаются к той шине, которая относится к их группе. Если перепутать и подключить ноль от линии первого УЗО к шине второго, то при включении нагрузки через оба УЗО потечёт дифференциальный ток, и оба отключатся. Шина PE общая для всех линий, она соединяется с PE-проводником вводного кабеля и с заземляющими жилами всех отходящих линий.

Шаг 5. Проверка без напряжения. Мультиметром в режиме прозвонки проверяют отсутствие короткого замыкания между фазой и нулём, фазой и землёй на вводе при выключенных автоматах. Измеряют сопротивление изоляции мегомметром на 250 или 500 В — оно должно быть не менее 0,5 МОм для каждой линии. Только после этого подают напряжение.

Шаг 6. Первый запуск. Включают вводной автомат, убеждаются, что реле напряжения замерило сеть и через заданную задержку включило выход. Затем поочерёдно включают групповые УЗО и автоматы, проверяя наличие напряжения на выходе каждой линии. Обязательно нажимают кнопку «Тест» на каждом УЗО — устройство должно мгновенно отключиться. Если тест не проходит, УЗО подлежит замене до ввода щита в эксплуатацию.

Самостоятельная сборка оправдана, если у вас есть базовое электротехническое образование, вы понимаете принцип работы всех компонентов и умеете читать схемы. При трёхфазном вводе, наличии умного дома или необходимости формальной приёмки инспектором энергосбыта настоятельно рекомендую привлекать сертифицированного электрика с допуском. Ошибка в трёхфазном щите может стоить не только денег, но и жизни.

Как проверить готовый электрощит: чек-лист приёмки

Этот список даёт возможность за 15 минут оценить качество сборки, не будучи электриком.

Все автоматы и УЗО промаркированы: не «УЗО 1» и «автомат 4», а «Розетки кухня», «Свет спальня», «Стиральная», «Варочная панель». Маркировка нанесена на корпус автомата или на рамку щита.
Внутри щита порядок: провода уложены в жгуты и зафиксированы стяжками, нет хаотично перекрещивающихся проводников, все концы оконцованы наконечниками, отсутствует оголённая медь.
Каждая группа УЗО имеет собственную нулевую шину. Определить это можно визуально: от УЗО отходит нулевой провод на отдельную шину, к которой подключены нули только тех автоматов, что запитываются от этого УЗО.
В щите есть свободные модули — не менее 20 % от занятых. В боксе на 36 модулей должно быть хотя бы 7 пустых.
Установлено реле напряжения. Если его нет, спросите электрика, почему. В 2026 году отсутствие РН — признак либо жёсткой экономии, либо некомпетентности.
Номиналы автоматов соответствуют сечениям отходящих кабелей. Самый простой способ: на линии освещения — 10 А, на обычных розетках — 16 А, на варочной панели — 25 или 32 А. Нигде не стоит автомат 25 А на кабель 1,5 мм².
Внутри щита вложена или наклеена актуальная однолинейная схема с указанием номиналов и наименований линий. Без схемы поиск неисправности превращается в гадание.
Все контакты протянуты динамометрической отвёрткой или качественной ручной затяжкой. При лёгком покачивании провода в клемме он не должен болтаться.

Если хотя бы два пункта из чек-листа не выполнены, щит нельзя считать безопасным. Требуйте доработки до подписания акта приёмки работ.

Типичные ошибки, делающие щит опасным

Одно УЗО на весь щит. Электрики старой школы любят ставить одно мощное УЗО 63 А 30 мА сразу после счётчика и заводить под него все автоматы. При малейшей утечке, например, в старой стиральной машине, отключается вся квартира. Ночью в темноте найти щит, открыть дверцу и понять, что произошло, непросто. Разделение на три-четыре групповых УЗО полностью решает эту проблему.

Объединённые нули после разных УЗО. Самая коварная ошибка монтажа. Электрик для удобства ставит общую нулевую шину на все линии. При включении любой нагрузки ток делится между несколькими УЗО, и суммарный дифференциальный ток превышает уставку — оба УЗО отключаются. Внешне всё выглядит исправно, но щит работает непредсказуемо.

Завышенные номиналы автоматов. Как я уже говорил, автомат 25 А на розетки с кабелем 2,5 мм² ещё допустим при определённых условиях прокладки, но автомат 25 А на кабель 1,5 мм² — гарантированный перегрев и пожар. Проверьте в своём щите: если на свет стоит автомат 16 А, а провод уходит 1,5 мм² — это потенциально опасная конфигурация.

Экономия на реле напряжения. В старых домах с алюминиевой проводкой и изношенными контактами в этажных щитах отгорание нуля — вопрос времени. Установка РН стоимостью 70–100 BYN защищает технику на тысячи.

Неправильное заземление. В домах, где ещё не выполнен переход на TN-C-S, встречается опасное «зануление» — соединение нулевого и заземляющего проводников прямо в квартирном щите. При обрыве нуля на вводе весь корпус заземлённого прибора оказывается под напряжением 220 В. Единственно правильный способ — дождаться модернизации стояка или монтировать отдельный контур заземления (для частного дома).

Проволочные перемычки вместо гребёнок. Дешёвая скрутка из обрезков провода под винт — источник переходного сопротивления. Через год такой контакт окисляется, греется, обгорает и отваливается. Гребёнка исключает эту проблему на весь срок службы щита.

Отсутствие запаса модулей. Владелец добавляет кондиционер и обнаруживает, что в щите нет места для дополнительного дифавтомата. Начинаются колхозные решения: на одно УЗО вешают ещё две линии, автоматы ставят сдвоенные, шины наращивают. Щит превращается в неподдающийся диагностике клубок проводов.

Каждая из перечисленных ошибок подтверждена фотографиями из моей практики, которые я включил в иллюстративный материал к статье. Примеры «до» и «после» наглядно показывают разницу между опасной и безопасной сборкой.

Современный электрощит в 2026 году: тренды и будущее

Электрощит 2026 года — это не просто металлический ящик с автоматами, а высокотехнологичный узел управления энергопотреблением квартиры. Тенденции, которые стали мейнстримом в Беларуси за последние два года: модульность, интеграция умных компонентов, эстетика внутренней сборки и обязательная защита от импульсных перенапряжений.

Модульность означает, что любой компонент можно заменить или добавить без перекройки всего щита. Стандартная DIN-рейка, гребёнки с возможностью наращивания, кросс-модули с выводами под винт — всё это позволяет владельцу через пять лет самостоятельно добавить, скажем, линию для зарядной станции электромобиля, не вызывая электрика для полной пересборки.

Умные компоненты теперь воспринимаются не как игрушка, а как инструмент экономии и безопасности. Счётчики с Wi-Fi передают данные в личный кабинет энергосбыта, а модули мониторинга потребления позволяют в реальном времени видеть, сколько киловатт-часов тратит каждая линия, и получать уведомления о нештатных ситуациях. В 2026 году в Минске доступны полностью локализованные решения на базе контроллеров EKF и Systeme Electric, не требующие облачных серверов за пределами страны.

Эстетика внутреннего монтажа — не дань моде, а прямой показатель качества. Аккуратно уложенные провода, цветовая маркировка (фаза — коричневый, ноль — синий, земля — жёлто-зелёный), подписанные кабели и аппараты — такой щит легко обслуживать и диагностировать. Беспорядок же приводит к тому, что через пару лет после установки даже сам электрик не может с ходу разобраться в схеме.

УЗИП класса II перестаёт быть экзотикой. В проектной документации новых жилых комплексов Минска, таких как «Минск-Мир» (вторая очередь) и «Новая Боровая», УЗИП уже присутствует в этажных щитах. Дома, сданные после 2025 года, как правило, имеют групповую защиту от перенапряжений на вводе в здание, но установка индивидуального УЗИП в квартирном щите — дополнительный уровень защиты, который я рекомендую всем, у кого стоит дорогостоящая электроника.

Скрытые щиты с сенсорными индикаторами — пока нишевый сегмент, но уже встречается в апартаментах премиум-класса. Вместо традиционной белой дверцы — стеклянная панель с LED-подсветкой, на которую выводится текущая потребляемая мощность, напряжение по фазам и статус всех линий. Цена такого решения стартует от 1800 BYN, но тренд задан, и в ближайшие три года он станет доступнее.

Обслуживание, модернизация и что делать со старым щитом

Периодическое обслуживание исправного современного щита сводится к трём простым операциям. Раз в месяц — нажать кнопку «Тест» на всех УЗО и убедиться в мгновенном отключении. Если УЗО не реагирует — немедленно заменить. Раз в полгода — визуально осмотреть контакты на предмет потемнения изоляции, запаха гари или следов нагрева. Раз в год — проверить затяжку винтовых клемм на вводном автомате и наиболее мощных линиях (варочная панель, бойлер). Со временем медь «плывёт» под давлением, и контакт ослабевает.

При покупке квартиры на вторичном рынке я всегда провожу аудит щита по пяти критериям. Первый: наличие УЗО или дифавтоматов. Если их нет — это щит из 1990-х, и он подлежит замене. Второй: наличие реле напряжения. Если его нет в доме старше 2010 года — ставить обязательно. Третий: состояние изоляции проводов. Пожелтевшая, крошащаяся изоляция ПВХ — признак перегрева. Четвёртый: номинал вводного автомата. Если стоит 25 А, а в квартире электроплита и бойлер, то при одновременном включении автомат будет выбивать, и его, скорее всего, незаконно заменили на 32 А без замены кабеля. Пятый: наличие схемы и маркировки. Отсутствие того и другого — повод провести ревизию с привлечением специалиста.

Модернизация старого щита без полной замены проводки реальна в большинстве хрущёвок и брежневок Минска. Типичный сценарий: в старом металлическом ящике стоят пробки и один автомат на свет. Можно рядом повесить новый пластиковый бокс на 12–16 модулей, завести в него существующие линии, поставить вводной автомат, реле напряжения, пару УЗО и необходимое количество линейных автоматов. Работы на полдня, бюджет — от 350 BYN с материалами. Полная замена щита целесообразна, когда старый корпус проржавел, в нём нет DIN-рейки, а провода настолько короткие, что нарастить их без нарушения изоляции невозможно.

Специфика рынка Беларуси: застройщики, зоны ответственности, бренды

Сотрудничая с жильцами новостроек в ЖК «Минск-Мир», «Новая Боровая», «Пирс» и других, я вижу одну и ту же картину: застройщик сдаёт квартиру с минимально допустимым щитком. Обычно это пластиковый бокс на 18–24 модуля, внутри которого: вводной автомат, одно УЗО на всю квартиру и 5–6 линейных автоматов. Реле напряжения отсутствует, запас по модулям нулевой, маркировка примитивная. Формально нормы соблюдены — акт ввода подписан. Но первый же вызов электрика через три месяца после новоселья заканчивается заменой щитка или его глубокой модернизацией.

Зона ответственности разграничена чётко: стояк и этажный щит с прибором учёта — ответственность ЖКХ или товарищества собственников. Вводной кабель от этажного щита до квартиры — зона ответственности собственника, но любые работы с пломбой на счётчике требуют вызова представителя энергосбыта. Самовольный срыв пломбы — штраф до 20 базовых величин (около 800 BYN в 2026 году). Внутриквартирный щит — полностью зона ответственности собственника, и он вправе модернизировать его без согласований, если не меняет схему учёта и не вмешивается в опломбированные цепи.

По доступности брендов ситуация на июль 2026 года стабильная. Chint, КЭАЗ, IEK представлены в каждом строительном гипермаркете и на онлайн-площадках. Systeme Electric (бывший Schneider Electric в регионе) поставляет продукцию, полностью совместимую по геометрии с оригинальным Schneider, но с локальной сертификацией. ABB, Legrand и оригинальный Schneider доступны под заказ, срок поставки — от 2 до 6 недель, цена на 40–70 % выше аналогов. Для типового квартирного щита разница между сборкой на Systeme Electric и на оригинальном Schneider составляет около 250–350 BYN, при этом по надёжности и характеристикам продукты Systeme Electric не уступают.

Нюанс согласования с энергосбытом касается случаев, когда вы меняете вводной автомат или переносите счётчик. Если в этажном щите стоит вводной автомат на 32 А, а вы в своей квартире хотите поставить 40 А — это должно быть обосновано расчётом и согласовано, иначе при превышении выделенной мощности энергосбыт вправе выдать предписание. В реальности, если фактическое потребление не превышает договорную величину, проблемы редки, но юридически грамотный путь — оформить увеличение мощности через техусловия.

Заключение

Квартирный электрощит — это сердце энергосистемы вашего дома. От того, насколько грамотно он спроектирован и собран, зависит не только удобство повседневной жизни, но и безопасность людей, сохранность дорогостоящей техники и соответствие законодательству. В 2026 году собрать щит «как раньше, на пробках и одном автомате» уже нельзя — ни с точки зрения норм, ни с позиции здравого смысла.

Ключевые выводы, которые я хочу оставить читателю. Первое: не экономьте на реле напряжения и УЗО — это устройства, которые окупаются при первой же аварии. Второе: всегда оставляйте запас модулей 20–30 % — стоимость корпуса копеечная по сравнению с переделкой щита через два года. Третье: доверяйте сборку только тем, кто может показать фотографии своих работ и даёт гарантию минимум 12 месяцев. Четвёртое: если покупаете квартиру на вторичке — проведите аудит щита в первые три дня после сделки, до начала ремонта.

Самосборка оправдана при однофазном вводе, небольшом количестве линий и наличии у вас хотя бы базового понимания электротехники. Если ввод трёхфазный, в схеме больше 24 модулей, присутствуют умные компоненты или требуется формальная приёмка инспектором — вызывайте сертифицированного специалиста. Цена ошибки в таком щите начинается от 800 BYN и может доходить до стоимости всей бытовой техники в квартире.

Скачайте схемы, чек-лист и калькулятор по ссылке ниже. Проверьте свой щит прямо сегодня и задайте вопрос в комментариях — я отвечаю лично в течение 48 часов.

Часто задаваемые вопросы

Сколько автоматов ставить в квартирный щиток?

Для студии — 5–6, для 1-комнатной — 6–8, для 2-комнатной — 8–12, для 3-комнатной — 12–16, плюс каждый мощный прибор (варочная панель, духовка, кондиционер, бойлер) — отдельный автомат. Не считайте автоматы механически, считайте линии: одна линия — один автомат.

Что выбрать: УЗО + автоматы или дифавтоматы?

Если места в щите достаточно, выбирайте УЗО + автоматы. Диагностика проще, замена дешевле. В компактных щитах или для мощных одиночных линий (варочная панель, проточный водонагреватель) оправданы дифавтоматы.

Нужно ли реле напряжения в квартире в Беларуси?

Да, обязательно. Качество напряжения в белорусских сетях в 2026 году не идеально, а риск отгорания нуля в старых домах сохраняется. Устройство стоимостью 70–100 BYN предотвращает ущерб на тысячи.

Можно ли собрать щиток самому, если нет допуска?

Человек без группы допуска по электробезопасности имеет право выполнять внутреннюю сборку щита и замену автоматов в обесточенном состоянии. Но подключение к этажному щиту и работа под напряжением требуют допуска. Если не уверены — вызывайте электрика.

Какой корпус щита выбрать: встраиваемый или накладной?

В новостройках и при капитальном ремонте — встраиваемый пластиковый. В домах со старой отделкой, где не планируется штробление, — накладной. Материал — пластик для сухих помещений, металл для неотапливаемых тамбуров.

Как правильно подписывать автоматы?

Не «автомат 1», а «Розетки кухня», «Свет спальня», «Стиральная машина», «Тёплый пол санузел». Надписи наносятся на корпус автомата маркером или на специальную планку в щите. Долговечнее всего — термопечать на термоусадочной трубке.

Можно ли поставить один автомат на всю квартиру?

Технически можно, но это нарушает требования ТКП 339-2011 о разделении цепей освещения и розеток, а главное — при любой аварии квартира остаётся без света полностью.

Нужно ли отдельное УЗО на ванную?

Да, и лучше с уставкой 10 мА. Ванная — зона повышенной опасности, и ток утечки 10 мА может оказаться смертельным для человека с сердечными патологиями.

Можно ли обойтись без заземления?

В домах с системой TN-C-S квартира без заземления не принимается в эксплуатацию. В старом фонде с двухпроводной сетью заземление часто отсутствует. В таком случае защиту обеспечивает только УЗО, и оно жизненно необходимо.

Сколько стоит собрать электрощит в РБ?

На июль 2026 года: сборка простого щита на 12 модулей с материалами — от 450 BYN, классического на 24 модуля — от 750 BYN, умного на 36 модулей — от 1400 BYN. Цены указаны с НДС и работой сертифицированного электрика в Минске.

Что лучше: 24 или 36 модулей?

Всегда берите на размер больше. Разница в цене корпуса — 20–30 BYN, а запас модулей экономит сотни при будущей модернизации.

Почему выбивает УЗО?

Причина — ток утечки на землю. Это может быть повреждённый нагревательный элемент бойлера, попавшая в розетку влага, старый сетевой фильтр с пробитыми варисторами или банально суммарный ток утечки нескольких приборов, превысивший уставку. Диагностика — поочерёдным отключением линий.

Почему выбивает автомат?

Либо перегрузка (слишком много приборов на одной линии), либо короткое замыкание в проводке или в вилке прибора. Проверьте, не включены ли одновременно утюг, чайник и микроволновка в один удлинитель, и осмотрите розетки на предмет оплавления.

Можно ли объединять нули от разных УЗО?

Нет, это грубая ошибка, приводящая к ложным срабатываниям. Каждое УЗО должно иметь свою нулевую шину, изолированную от других.

Нужно ли ставить автоматы одинакового номинала?

Нет, номинал определяется сечением кабеля. На освещение ставят 10 А, на розетки 16 А, на плиту 25 или 32 А. Главное — не завышать номинал без замены кабеля.

Что делать, если в щите совсем нет свободного места?

Если щит распашной и позволяет заменить внутреннюю монтажную панель — можно установить более глубокую DIN-рейку и использовать сдвоенные автоматы (1 модуль = 2 полюса). Если нет — менять корпус на больший или ставить рядом дополнительный бокс.

Какие изменения в нормах для электрощитов появились в 2026 году?

В 2026 году вступили в силу поправки к ТКП 339-2011, обязывающие установку реле напряжения в новостройках, и расширены требования к применению УЗО типа А. Также введена обязательная маркировка всех линий в щите при сдаче объекта.
